LC1830 无线充电测试系统

LC1830 无线充电测试系统
产品功能描述 ： 电动车无线充电WPT自动测试系统，专用于各种动力汽车无线充电器产品的电气特性的测试系统。特别针对电动汽车无线充电发射器及接收器的测试，建立并优化出标准测试项目（输出特性、输入端特性、模拟6向位移角度偏差、时序及暂态特性、异物侦测、保护特性、其它特殊功能），测试速度快、系统运行稳定，简易操作、快速上手。本系统应用于电动汽车、电动巴士、特殊电动车辆电源制造领域，有效摆脱实车作为检测装置的操作局限。
产品详情
产品规格
应用展示

本测试检测平台可满足单三相(30kW)及以下功率等级无线充电设施检测的要求，可实现自动导出测试报告，对充电设施的电性能指标实现自动化测试，满足汽车无线充电器电性能一键测试的要求。

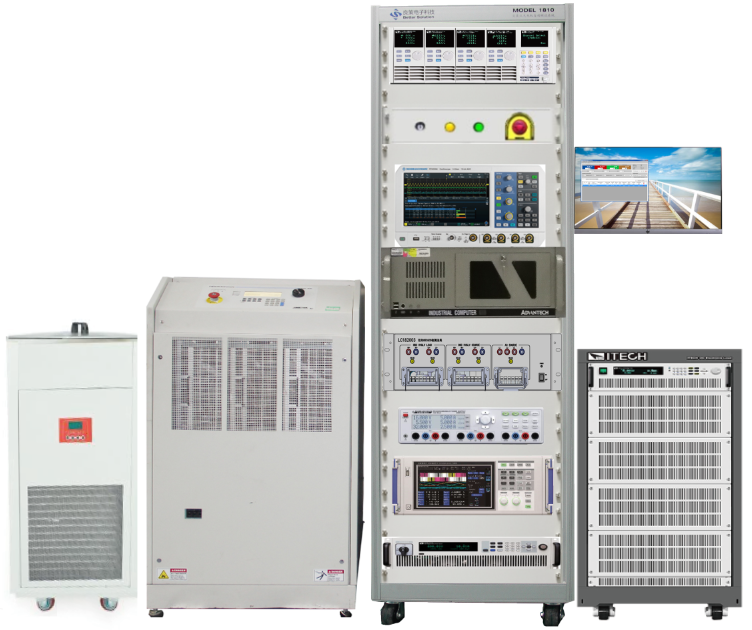

检测平台主要配备：可编程交流电源、功率分析仪、示波器、集成控制系统(采集柜、系统配套软件)及其他通讯辅助设备等。

电动汽车无线电能传输原理示意图。


以下测试项目主要参考国家标准SAE J1772/QCT895中部分内容


No

测试项目（英文）

测试项目（中文）

备注

1

Input  RMS current

输入有效值电流


2

Input  power

输入功率


3

Input  power factor

输入功率因素


4

Standby  power consumption

无载功率测试


5

AC  cycle drop out

输入骤降/断电测试

SAE  J1772 7.6/p24(选配)

6

Input  voltage ramp

输入电压缓升/降测试


7

Harmonic  distortion

总谐波失真电压量测


8

PLD  simulation

输入电源失真模拟测试

SAE  J1772 7.4/p24（选配）

9

DC  output voltage

直流输出电压

QC/T  895 6.5.5

10

DC  output current

直流输出电流

QC/T  895 6.5.5

11

Output  power

直流输出功率

QC/T  895 6.5.5

12

Peak-Peak  noise

峰对峰值噪声

QC/T  895 6.5.4

13

RMS  noise

有效值噪声

QC/T  895 6.5.4

14

Overshoot  voltage

过冲电压


15

Line  regulation

电压稳定度

QC/T  895 6.3

16

Load  regulation

负载稳定度

QC/T  895 6.5.2

17

Combine  regulation

电压/负载整合稳定度


18

Over  load(current) protection

过载(过电流)保护

QC/T  895 6.4.2.2

19

Over  voltage protection

过电压保护


20

Short  circuit

短路测试

QC/T  895 6.4.3.3

21

Efficiency  with X axis Offset

X轴错位距离效率量测

SAE  2954 14.3.1

22

Efficiency  with Y axis Offset

Y轴错位距离效率量测

SAE  2954 14.3.1

23

Efficiency  with Z gap Offset

Coil  Gap距离效率量测

SAE  2954 14.3.1

24

High  Freq. module test

高频模块特性量测

依客户产品特性选择

25

Magnetic  Field measurement

磁场强度量测

SAE  2954 9.3.8（手动测试）

26

Surface  Temperature

待测物表面温度量测


27

Foreign  objects Temperature

异物发热防护测试
