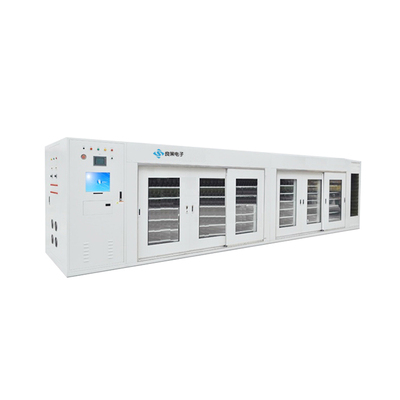

LC1530 车载充电机OBC/DC-DC/PDU老化测试系统

LC1530 车载充电机OBC/DC-DC/PDU老化测试系统
产品功能描述 ： 车载充电机OBC/DC-DC/PDU老化测试系统，专用车载充电机及DC\DC转换器老化测试系统。独特系统自检及多级权限管理，便于大型工业厂家 后期维护及多级管理应用。 本系列广泛用于汽车领域的产品性能检测和老化测试，是工业电源适用广、性能高的生产、品控测试工具。
产品详情
产品规格
应用展示


LC1530老化测试系统系整合高压和低压双向节能回馈负载模块，输入控制模块，数据采集模块，水温控制模块，环境温度控制模块等功能模块，系统工业计算机自动化控制老化测试流程，实现全自动化智能老化流程控制。

OBC/DD老化测试系统原理框图如下:



特点：

  • 节能老化型负载设计，节约成本

  • BMS模拟控制接口及通讯控制接口

  • 模块自动电压电流采集，速度快，精度高

  • 多尺寸，多接口自定义，适应范围广

  • 标准化系统控制软件，模块设计，操作简单，功能丰富

  • 水冷模块，模拟车辆实际水冷温度控制系统

  • 系统软件功能支持客户定制，多功能报表格式选择并可定制输出报表

  • 系统自检功能，自动判定系统问题，便于维护

  • 辅助加热散热系统，支持老化温度控制

  • 系统多级权限管理，使用工厂多级管理应用

  • 声光电异常报警设计，烟侦保护、漏电保护、超温断电等多重保护机制

  • 环境温度模块，模拟实际环境温度

  • 单独输入电源控制时序和动态负载设计，满足不同产品同时老化需求



系统型号

LC1530

最适产品类型

OBC / DCDC

老化数量

32PCS(额定)

产品电压范围

高压50-800V、低压3-54V

老化负载型号

LC25030B+LC25015B

整体节能效率

>90%

负载接口

快接端子

系统配置与精度

电脑

工业电脑和品牌显示器

监控软件

LC1530软件

电压精度

1%+0.2%FS

电流精度

1%+0.2%FS

采集方式

数据采集模块扫描读取

环境温度控制模块

降温方式

强制风冷

系统软件功能

机种参数

程序化操作模式，可保存参数，调用程序使用

报表格式

EXCEL格式

开机自检

系统具有自检功能，方便故障维修

权限管理

多级权限管理，可根据实际需要配置各功能模块权限

动态切载

负载可动态控制，满足动态负载老化要求

不良报警

异常报警

设备结构

材质

冷板粉体涂装

层数

4层

设备配电

额定电压

3相5线380V

排风系统

排风

预留排风口( 不包含排风管道施工）

硬件配件

电器品牌

ABB、正泰

扫描枪

有

主电线

客户自供配线到系统

远程监控

无

设备铭牌

标准铭牌
